Меня заинтересовало так называемое устройство «лифтер» — простая конструкция, представляющая собой воздушный асимметричный конденсатор, который поднимается при подаче на него высокого напряжения.
Изучая различные эксперименты и материалы по данной теме, я выделил несколько важных параметров, характеризующих работу этой конструкции:
1. Сила тяги зависит не только от приложенного напряжения, но и от мощности, подводимой к лифтеру.
2. Полярность питания не влияет на направление вектора тяги.
При анализе экспериментов с твердым диэлектриком я пришел к аналогичным выводам.
Это привело меня к следующему шагу — к идее усовершенствования системы на основе этих двух наблюдений. Я сделал вывод, что если заменить воздух твердым диэлектриком (например, керамикой, фарфором или кварцем), можно значительно улучшить параметры конденсатора и существенно снизить вероятность диэлектрических пробоев по сравнению с использованием воздуха.
Кроме того, если питать такой конденсатор высоковольтным резонансным напряжением, можно существенно увеличить подъемную силу, учитывая известное эмпирическое соотношение порядка 0,1–1 грамм на 1 ватт (в зависимости от конструкции).
В процессе исследования стало ясно, что в такой системе индуктивная катушка (резонансная катушка) должна быть массивной, выполненной из толстого многожильного провода с низким омическим сопротивлением и обладать большой индуктивностью и высокой добротностью (Q-фактором). Это позволяет минимизировать потребление энергии от источника питания при накачке контура, при этом реактивная мощность внутри колебательного контура остается высокой. Поскольку конденсатор является частью резонансной системы, величина реактивной мощности напрямую связана с величиной создаваемой подъемной силы.
Если же использовать кварц или пьезокерамику в качестве диэлектрика, необходимость в массивной индуктивной катушке может быть значительно снижена.
https://tinyurl.com/ygwunqle

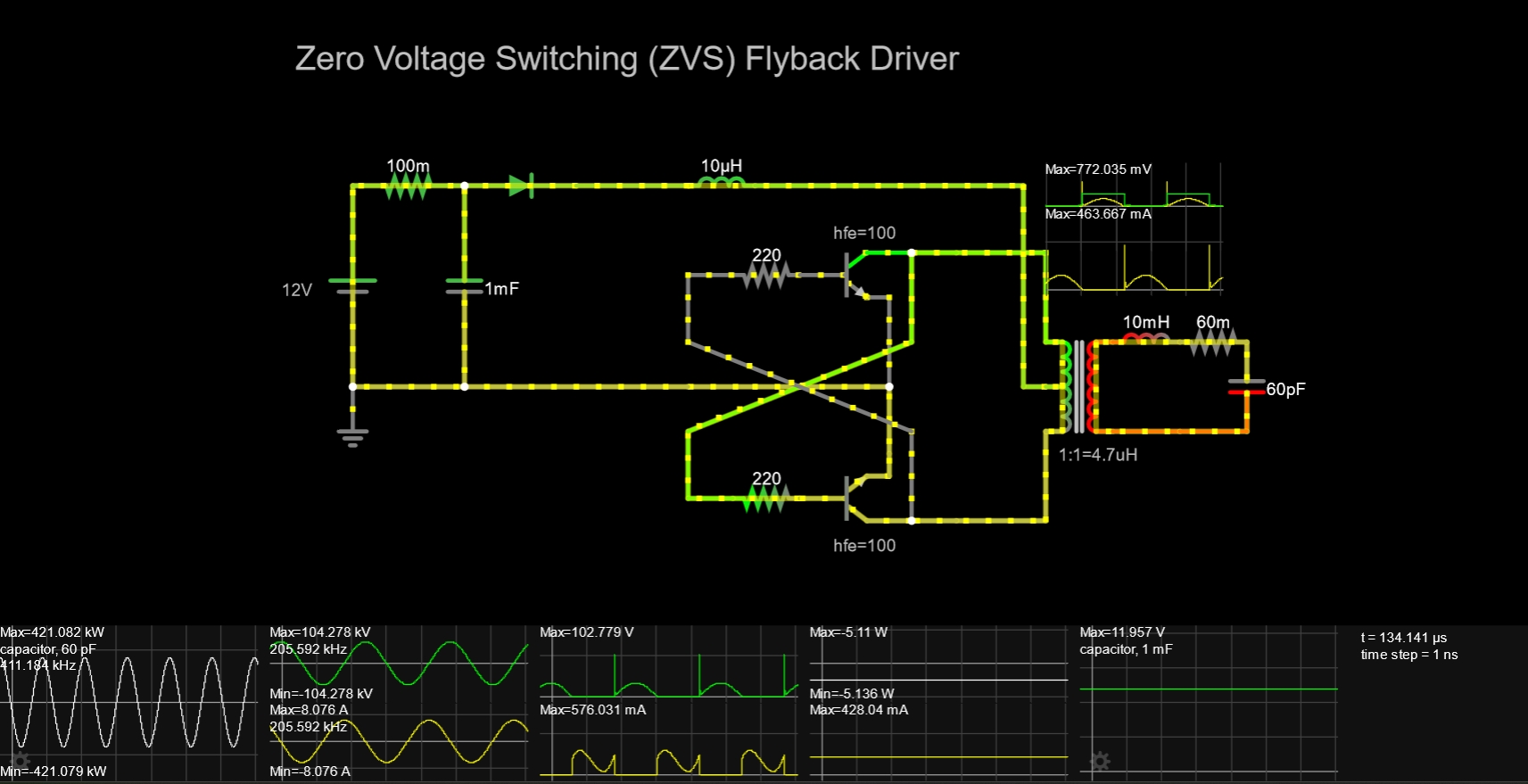

Вот здесь, в симуляторе, я запустил схему, в которой на конденсаторе, как видно, развивается около 400 киловатт мощности. Это соответствует примерно 400 килограммам тяги, если исходить из соотношения 1 грамм = 1 ватт.
Потребление при этом составляет около 5–8 ватт. Это обусловлено использованием массивной катушки с низким активным сопротивлением — около 60 миллиом при индуктивности 10 миллигенри. Частота резонанса составляет примерно 200 килогерц.
В системе присутствует значительная реактивная мощность — порядка 800 кВАр. Важно подчеркнуть, что реактивная мощность сама по себе не генерирует тягу, она действует как усилитель: подобно акустическому резонансу в ванной комнате, когда звуковые колебания усиливаются при совпадении частоты, через резонанс повышаются амплитуды напряжения и тока на конденсаторе, что увеличивает диэлектрический стресс. Именно этот усиленный диэлектрический стресс является ключевым для формирования увеличенной подъемной силы. Даже если использовать более консервативное соотношение 0,1 грамма = 1 вольт-ампер реактивной мощности, это даст около 80 килограммов тяги при потреблении всего 5–8 ватт от 12-вольтового источника питания.
Расчетная масса массивной резонансной катушки получается приемлемой.
Это расчет только для одного конденсатора. Однако возможно использование двух или трех таких систем для подъема дрона или даже автомобиля. Управление силой тяги можно осуществлять с помощью ШИМ-контроллера, реализуя нечто вроде амплитудной модуляции резонанса в колебательном контуре.
Это моя статья об электрогравитации на болгарском языке. В ней содержатся ссылки на другие мои статьи и материалы, где я попытался более подробно объяснить все аспекты.
На канале Андрея Тиртха была размещена моя статья о «летающей доске» (hoverboard). Я также конструктивно описал, как можно ее реализовать на воздушном конденсаторе, однако считаю, что необходимо применять твердотельный диэлектрик. В комментариях один человек утверждает, что подобное устройство было создано под влиянием моей статьи. Вот видео: https://youtu.be/JJz0iia4vAo
У меня также была переписка с Марком МакКандлишем, который недавно скончался. Мы обсуждали некоторые аспекты данной темы, поскольку интерес был взаимным.
http://markmccandlish.com/
это его сайт
https://svetan-56.livejournal.com/711595.html
а это статия в которую он говорит о конструкцию аппарата который видел на выставку
В процессе поиска я наткнулся на другого изобретателя и предпринимателя из Новосибирска — Дениса Шепеля [еврей], который демонстрировал стабилизированную левитацию тяжелого немагнитного предмета на выставке. При объяснении он указал на применение системы, похожей на предложенную мной выше, однако реализованной в иной конфигурации. Вот видео его презентации:
https://youtu.be/psDMKbE5Z6I?t=412
а это другая моя статия посвящена о будущем транспорте:
это мой проэкт о электрогравитационный радиоуправляемый дрон:

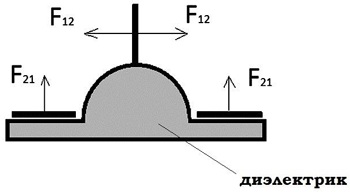

а это конструкцию конденсатора [двигателя] если можно так сказать:
у мне есть и идея о электромобиль электрогравитационный на основе MB A170 [W168]:

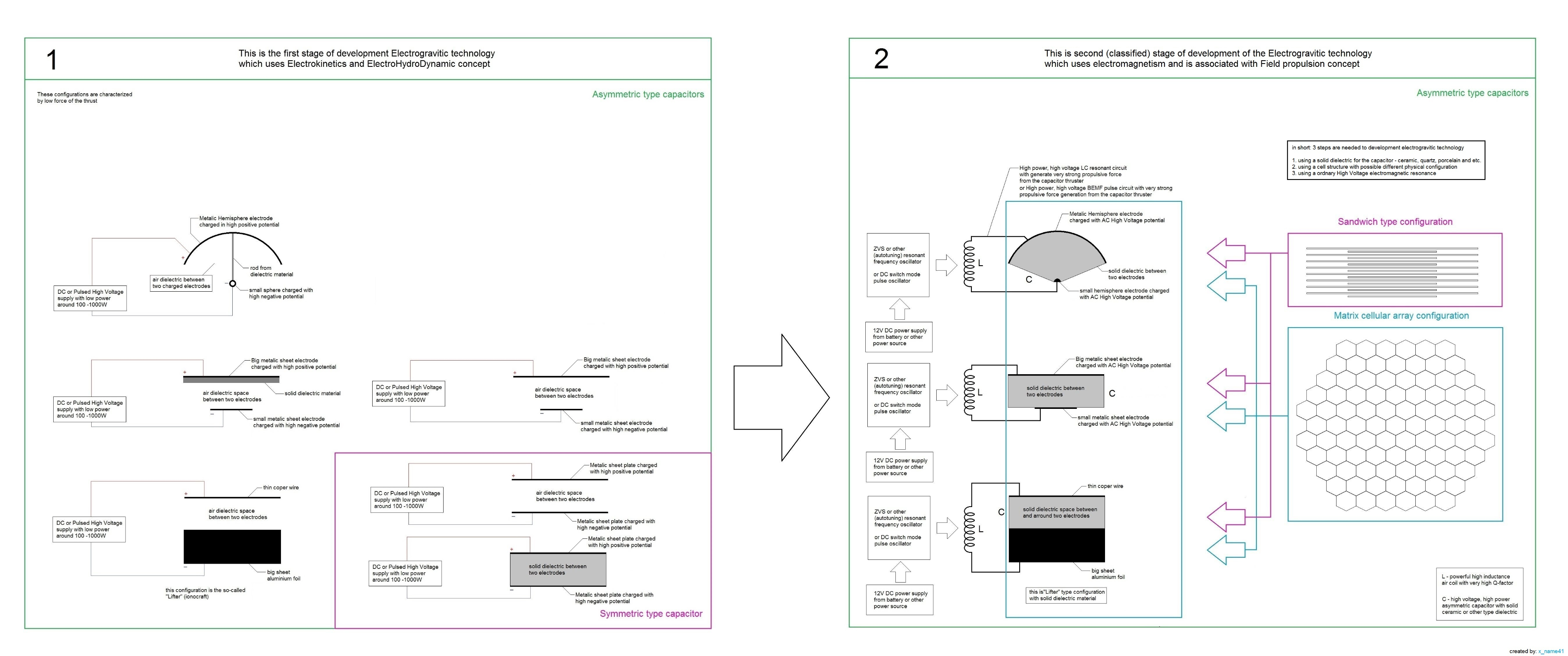

в конце концов у мне сложилась такая картина через которая я попытался представить наглядно развитием электрогравитационной технологию которое я разделил на двух этапах:
а в эту схему я придумал способ управления через использование ШИМ контроллера:

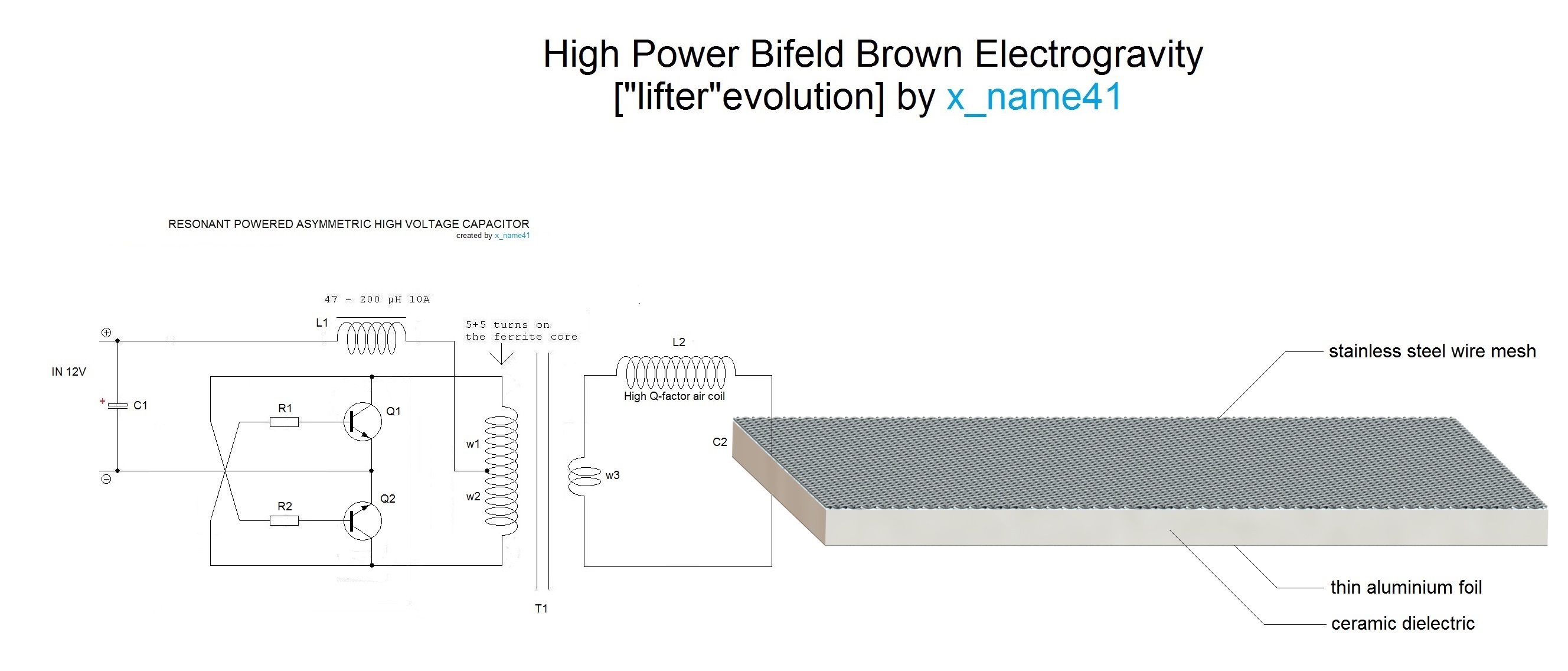

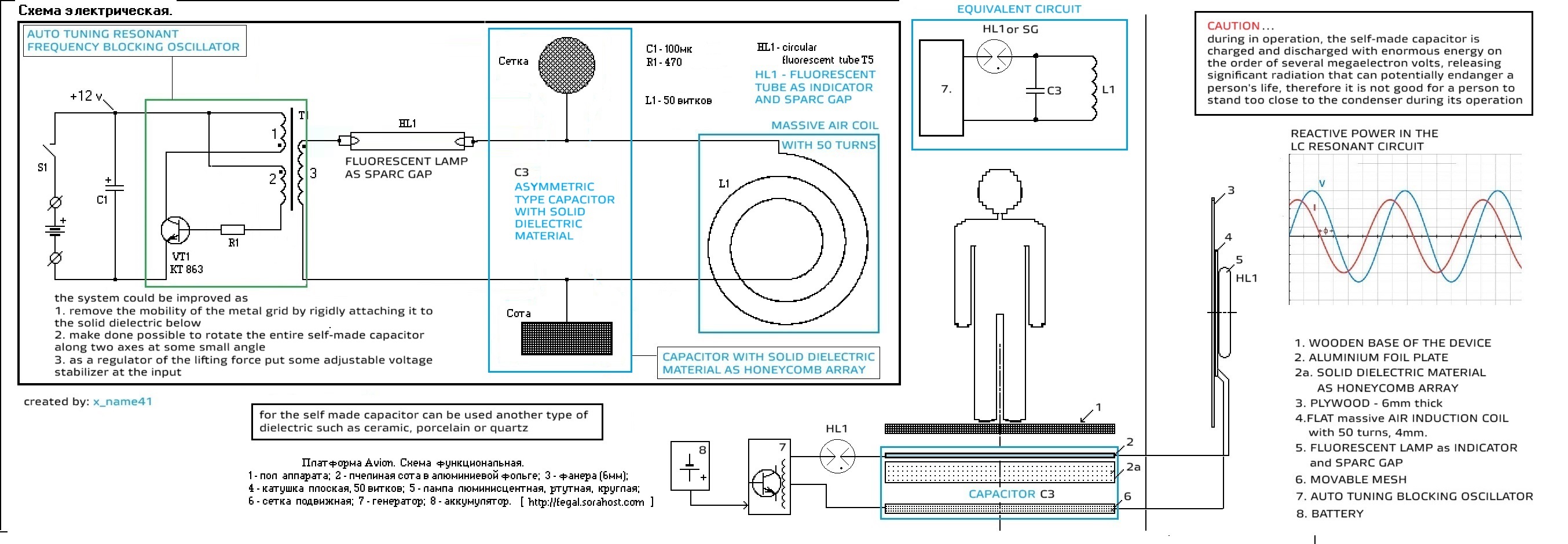

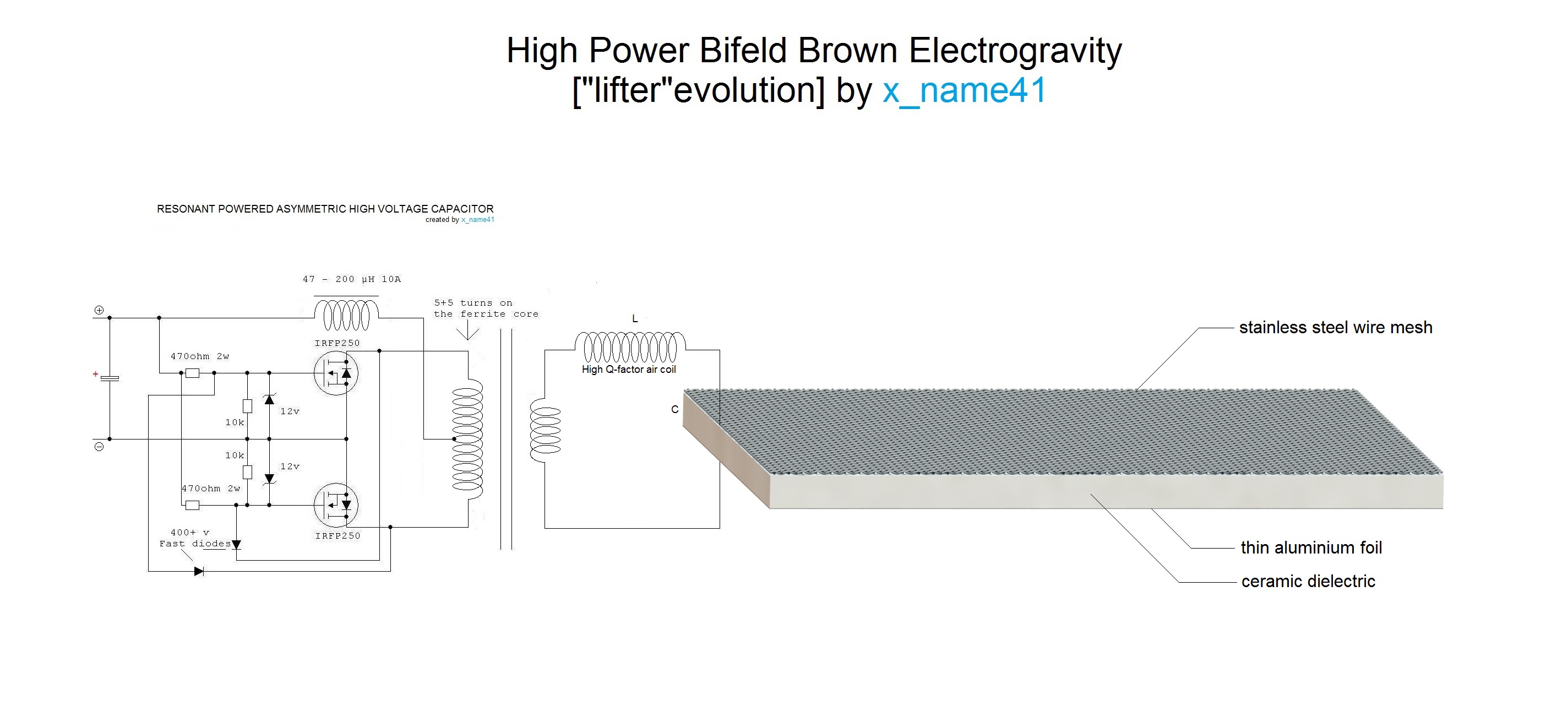

экспериментальная схема с двухтактного автогенератора который автоматическии держит резонанс
еще один вариант с мосфетах
с ШИМ управлением

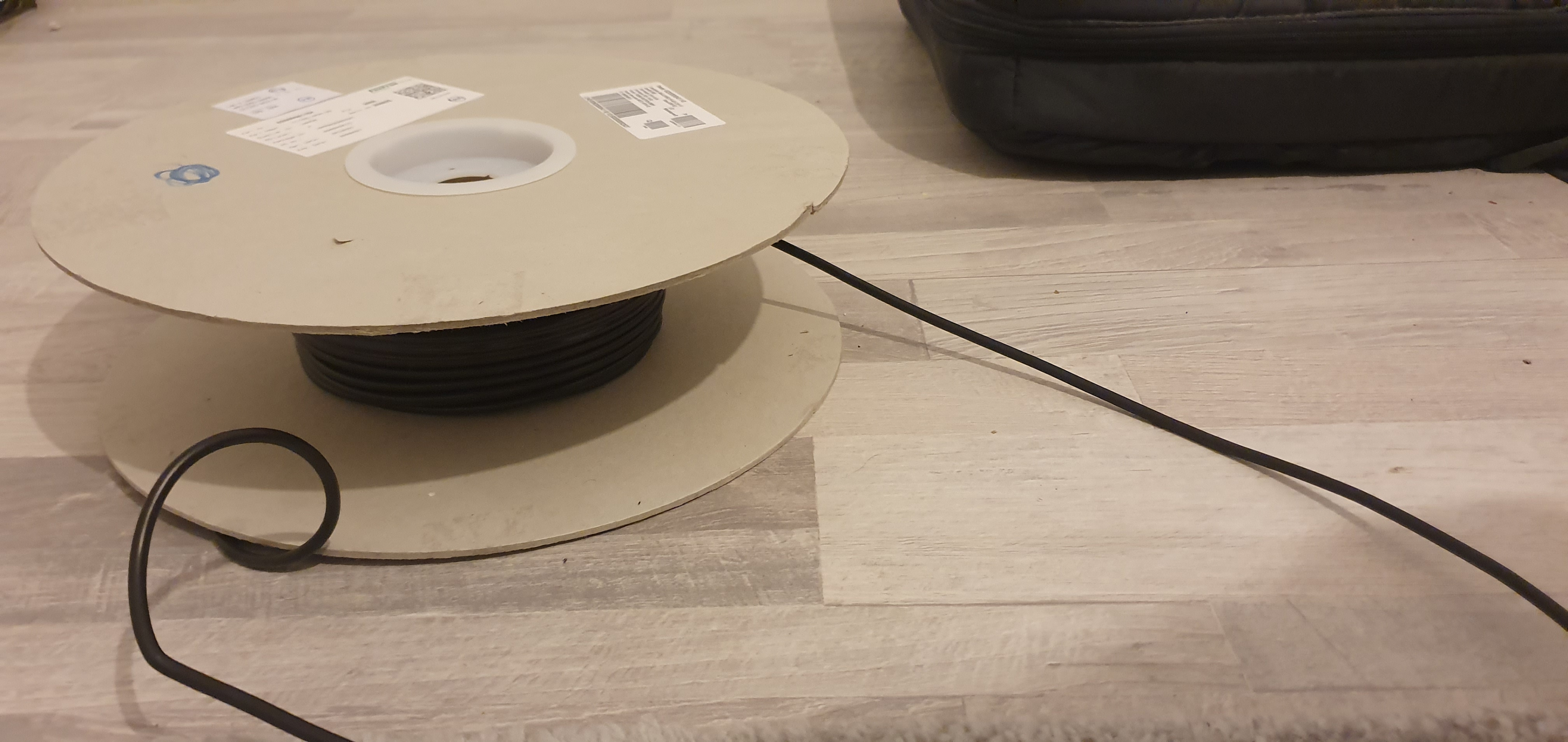

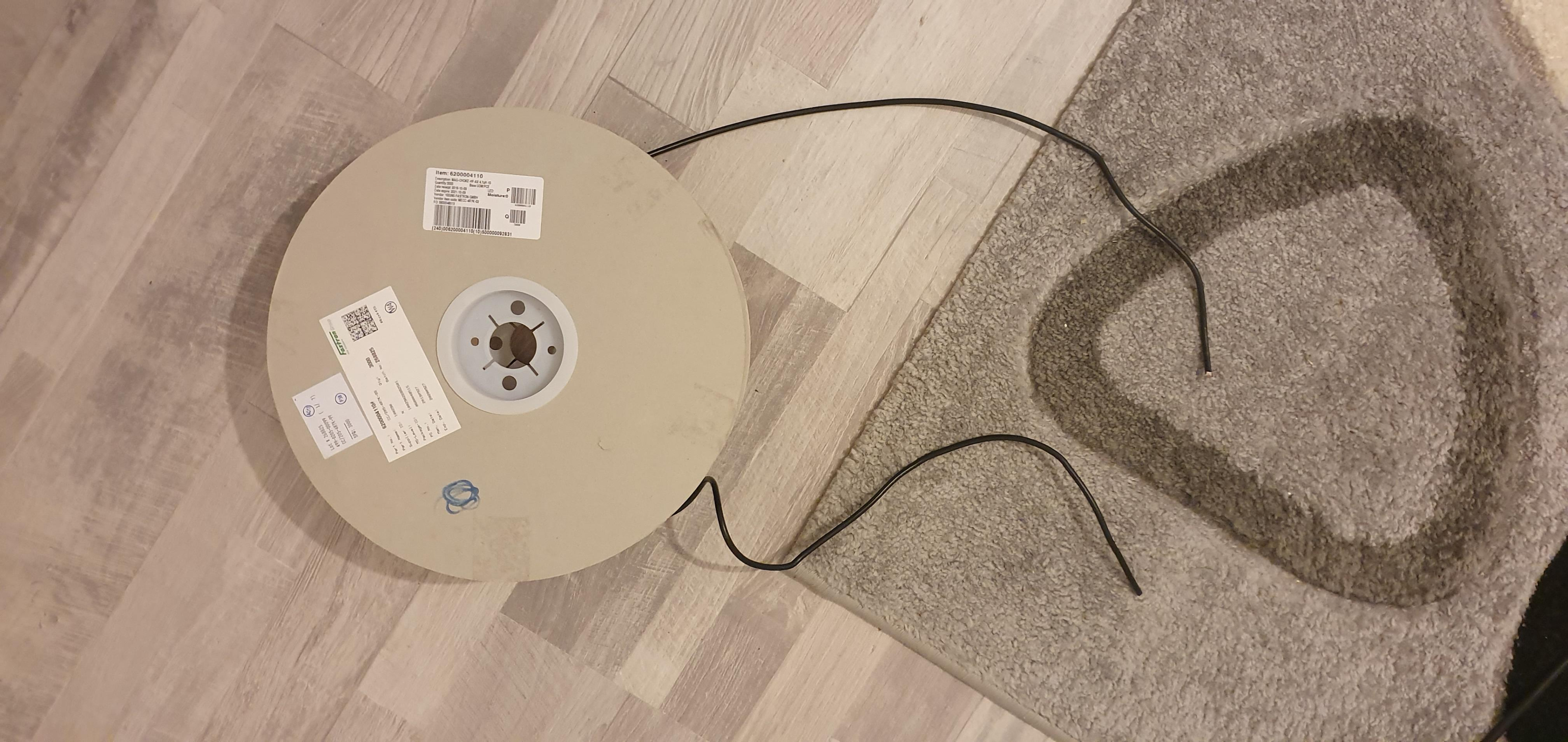

катушка индуктивности L2 [длина провода 30 метров и диаметр провода 4мм]

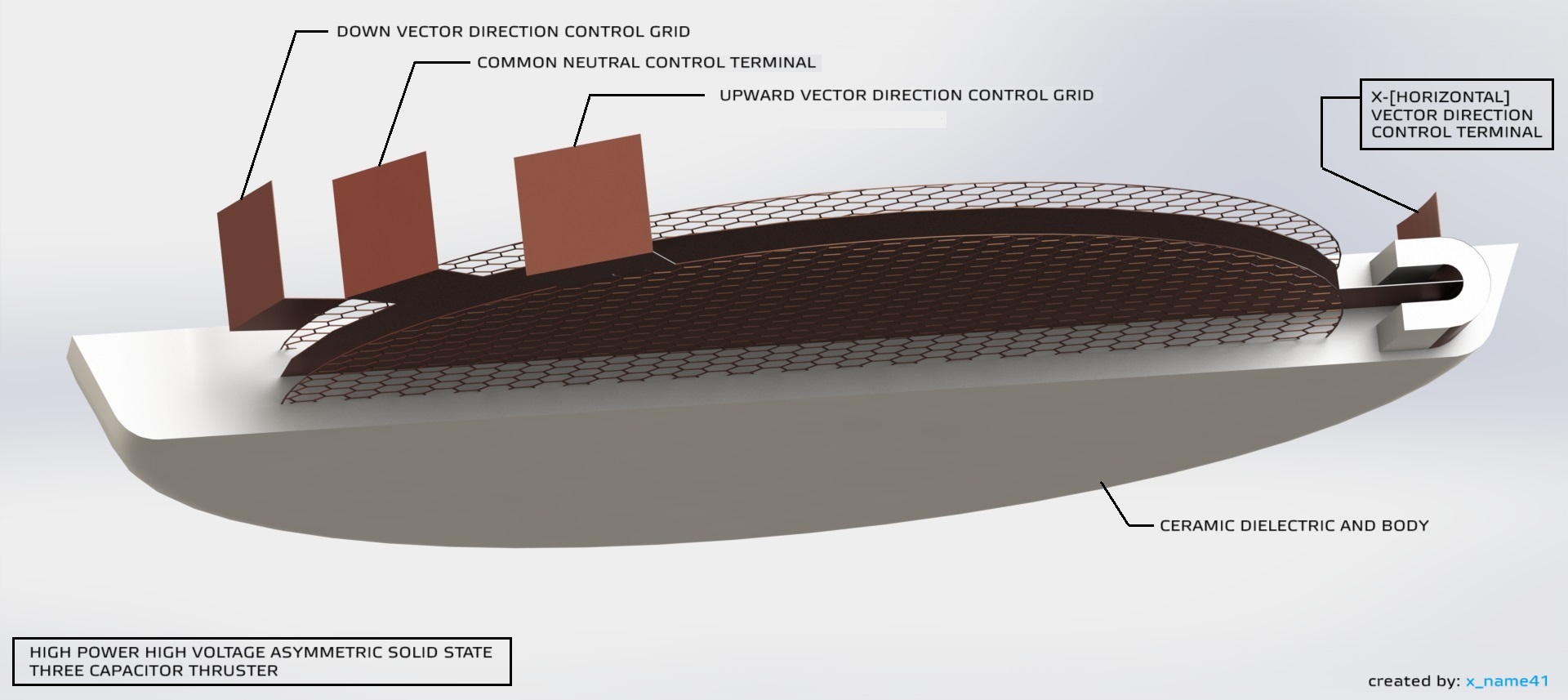

это мой дизайн двойного конденсатора:

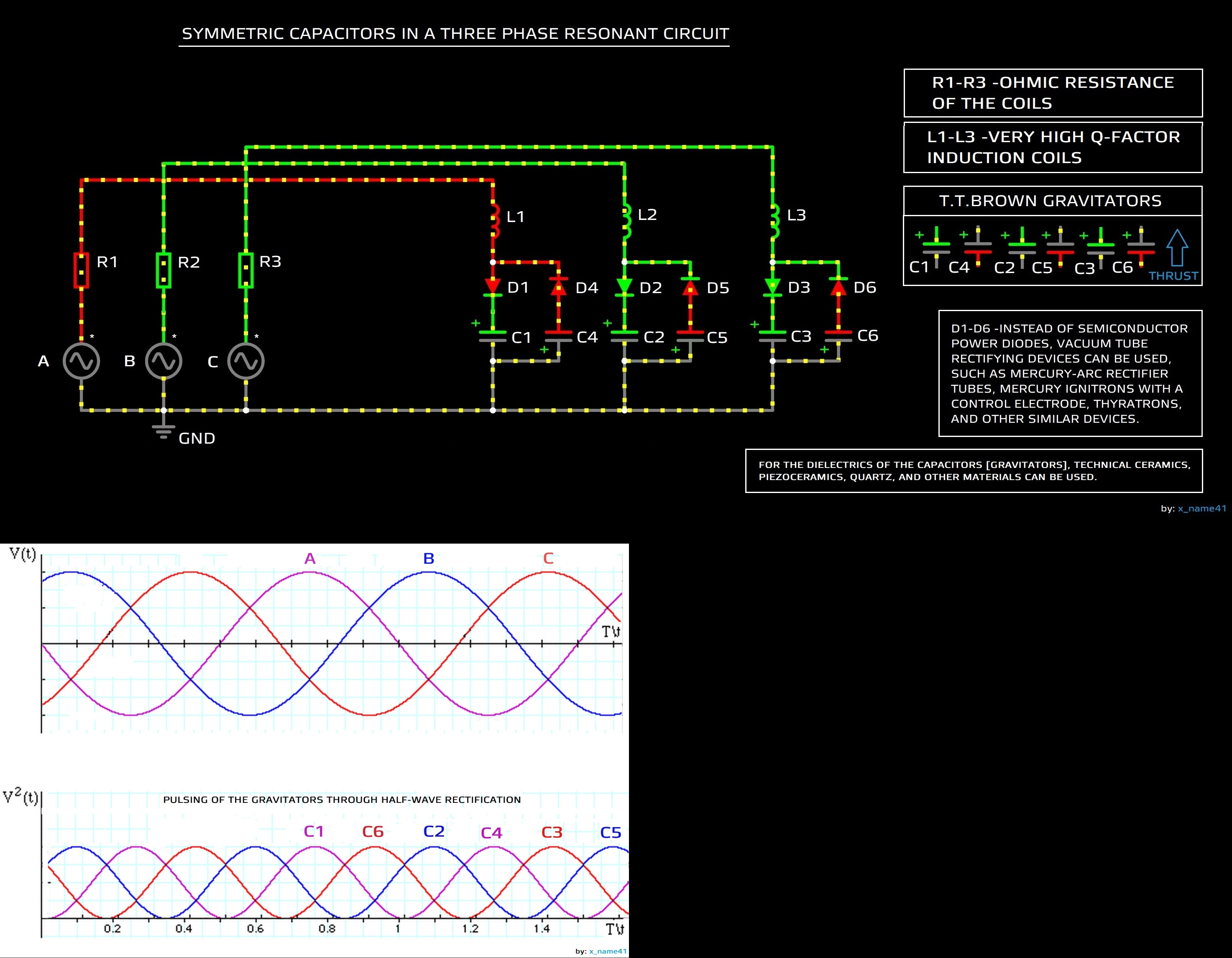

а схему управления выглядит так:
Через ШИМ-управление можно изменять как амплитуду, так и фазовое соотношение в системе для управления и контроля

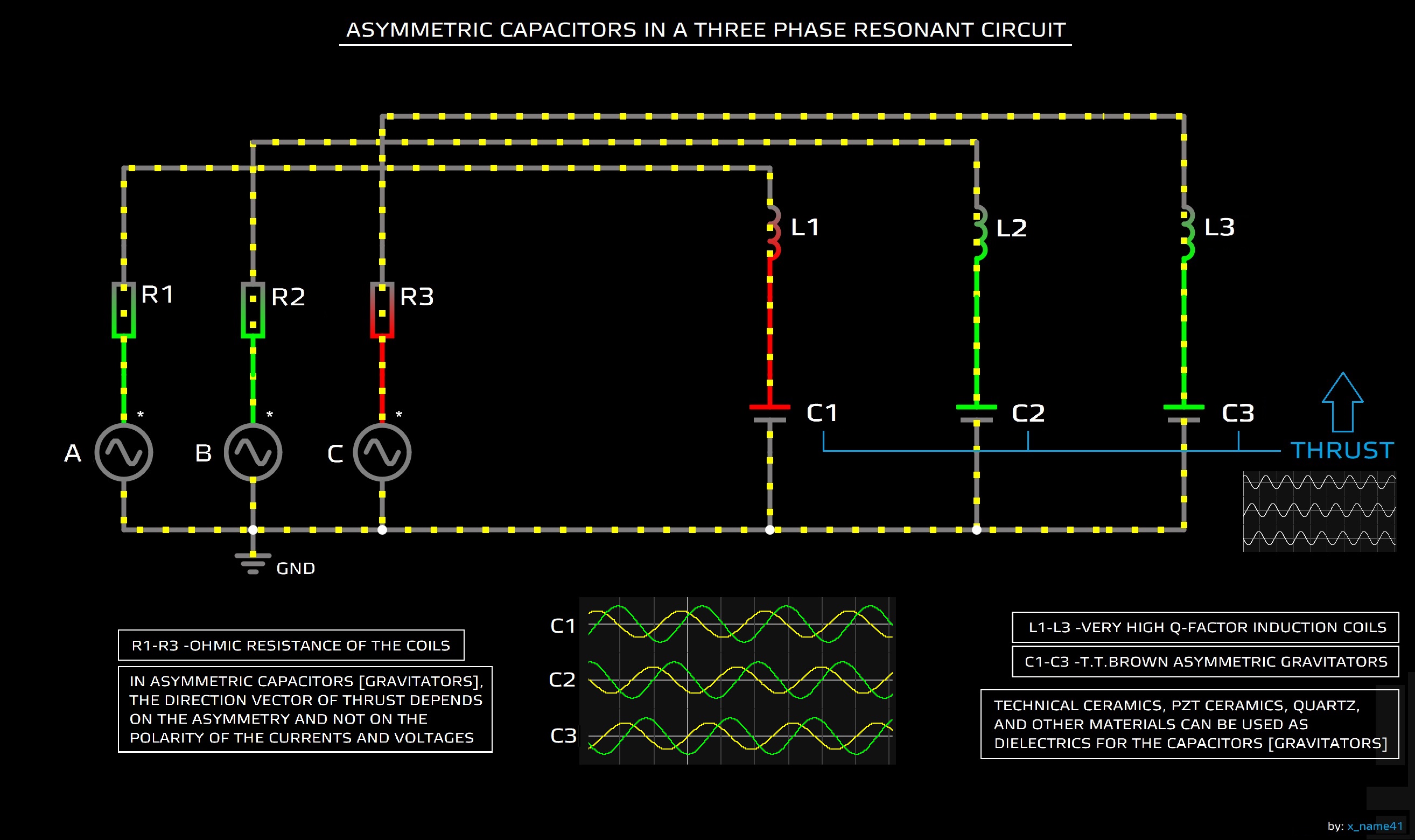

Control of a Three-Phase Electrogavitic System with Resonant Asymmetric Capacitors by x_name41
Хотел бы добавить, что электрогравитация проявляется только при наличии импульсного или динамического процесса, протекающего через конденсатор (заряд–разряд–заряд–разряд и т.д.). В статическом состоянии явление отсутствует. Это хорошо описано у Т. Т. Брауна, который в этой связи указывает на необходимость так называемого «диэлектрического стресса».
UFO/UAP - revelation by x_name41
На базе определенной конфигурации таких конденсаторов можно реализовать так называемую «машину времени», посредством которой оператор мог бы перемещаться во времени вперед или назад — в зависимости от направления энергетической поляризации.

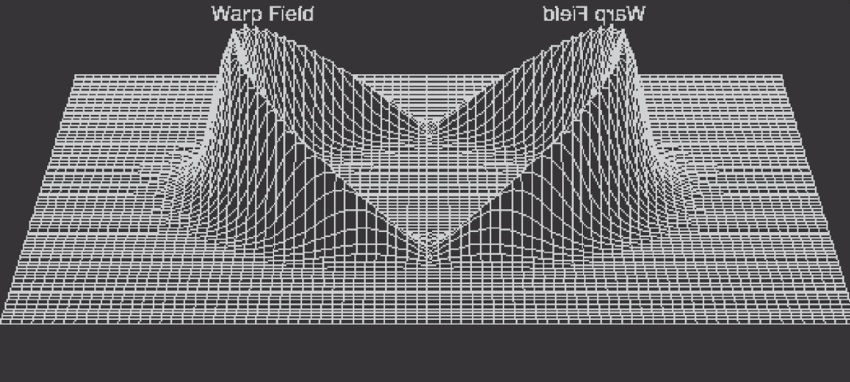

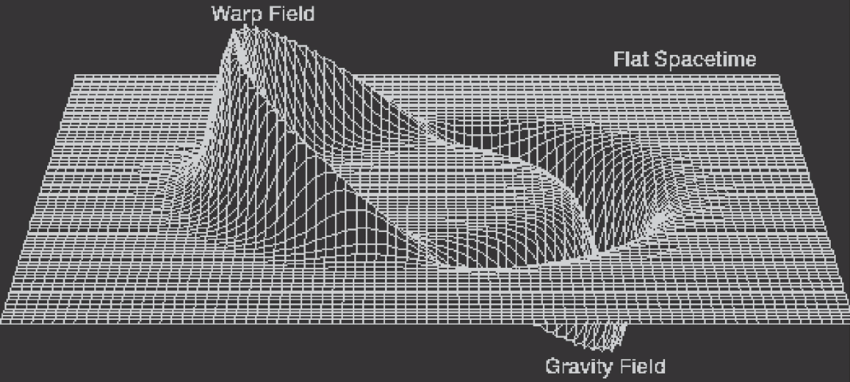

זהו ייצוג גרפי של "מנוע עיוות" כפי שהוא נקרא. אם מבצעים שינוי קטן, ניתן לקבל "מכונת זמן".
"מנוע עיוות" - אלקטרוגרביטיקה
בהתבסס על תצורה מסוימת של קבלים כאלה, ניתן תאורטית ליצור "מכונת זמן", שבאמצעותה המפעיל יוכל לנוע קדימה או אחורה בזמן, בהתאם לכיוון האנרגיה. עם זאת, זהו נושא לדיון נפרד.
באמצעות שינוי הגרף לעיל, המשקף את כונן ה-WARP, ניתן תאורטית ליצור מכונת זמן.
חוסר האחידות בערכי האמפליטודה של שני השיאים בקצוות עשוי להיות גורם לתזוזה במה שנקרא "קווי זמן". לדוגמה, אם האמפליטודה של שיא אחד גבוהה מהשני, ובנוסף ערכי האמפליטודה משתנים באופן דינמי, למשל כאשר לשני השיאים יש אמפליטודה משתנה זהה, הדבר עשוי להצביע על מהירות התזוזה במדד הזמן.
ייתכן גם שיופיעו ערכי אמפליטודה לא אחידים תואמי-פאזה חיוביים ושליליים משני צדי האובייקט, כגון מצב שבו הערכים החיוביים גדולים מהשליליים או להפך. גם חוסר אחידות זה עשוי להיות גורם לתזוזה במדד הזמן בצורה כזו או אחרת.

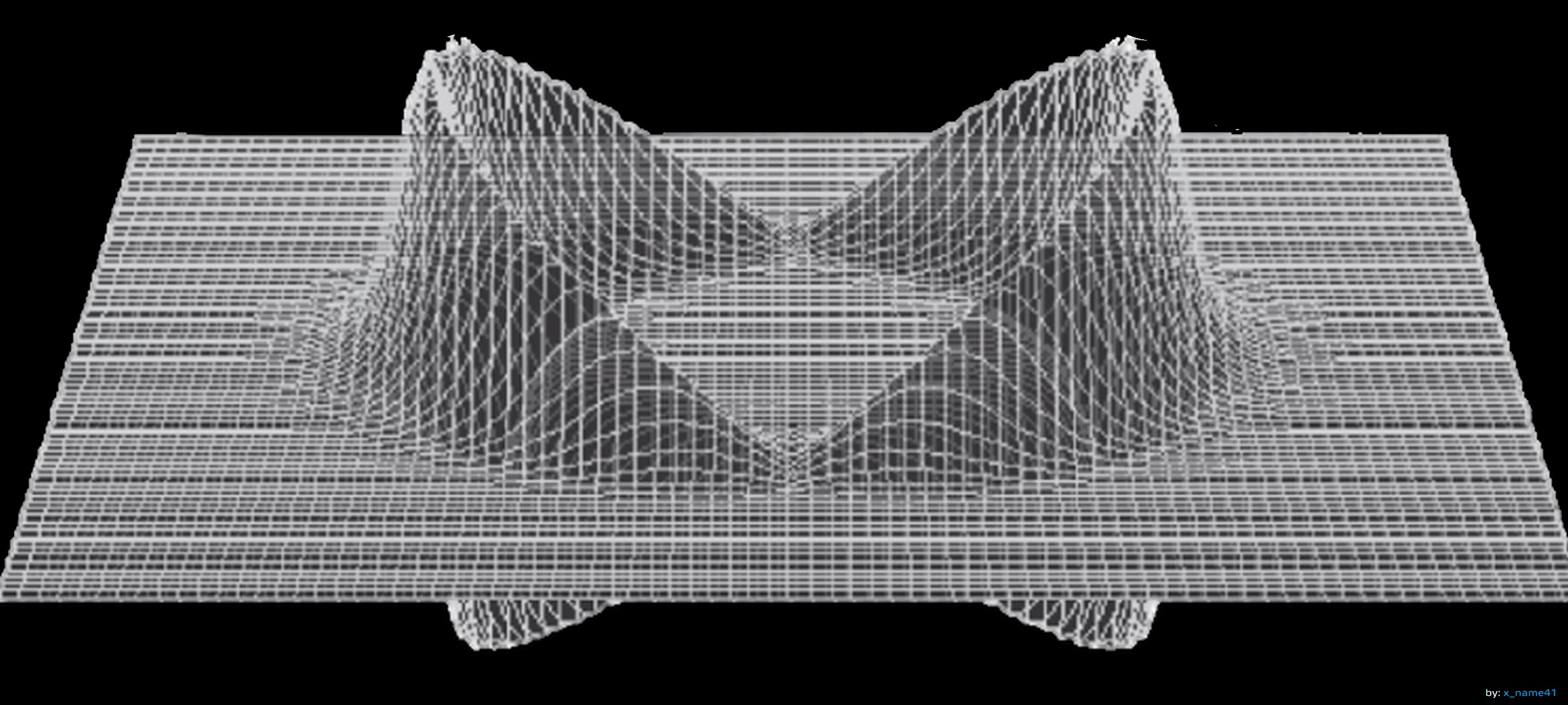

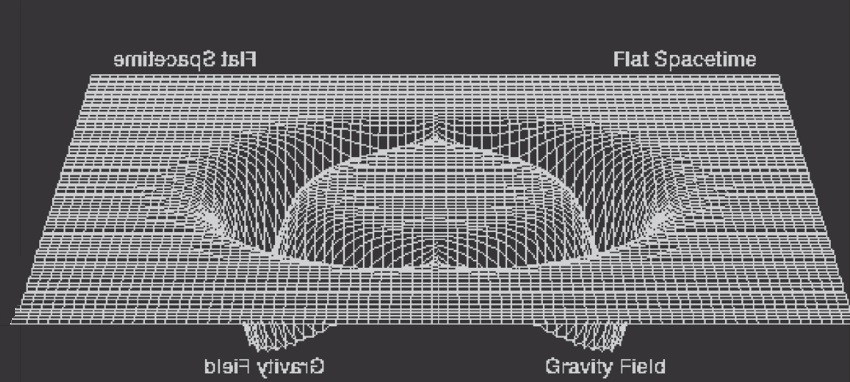

Alcubierre - WARP modification reflecting the possibility of time displacement or time travel
Alcubierre - WARP modification reflecting the possibility of time displacement or time travel

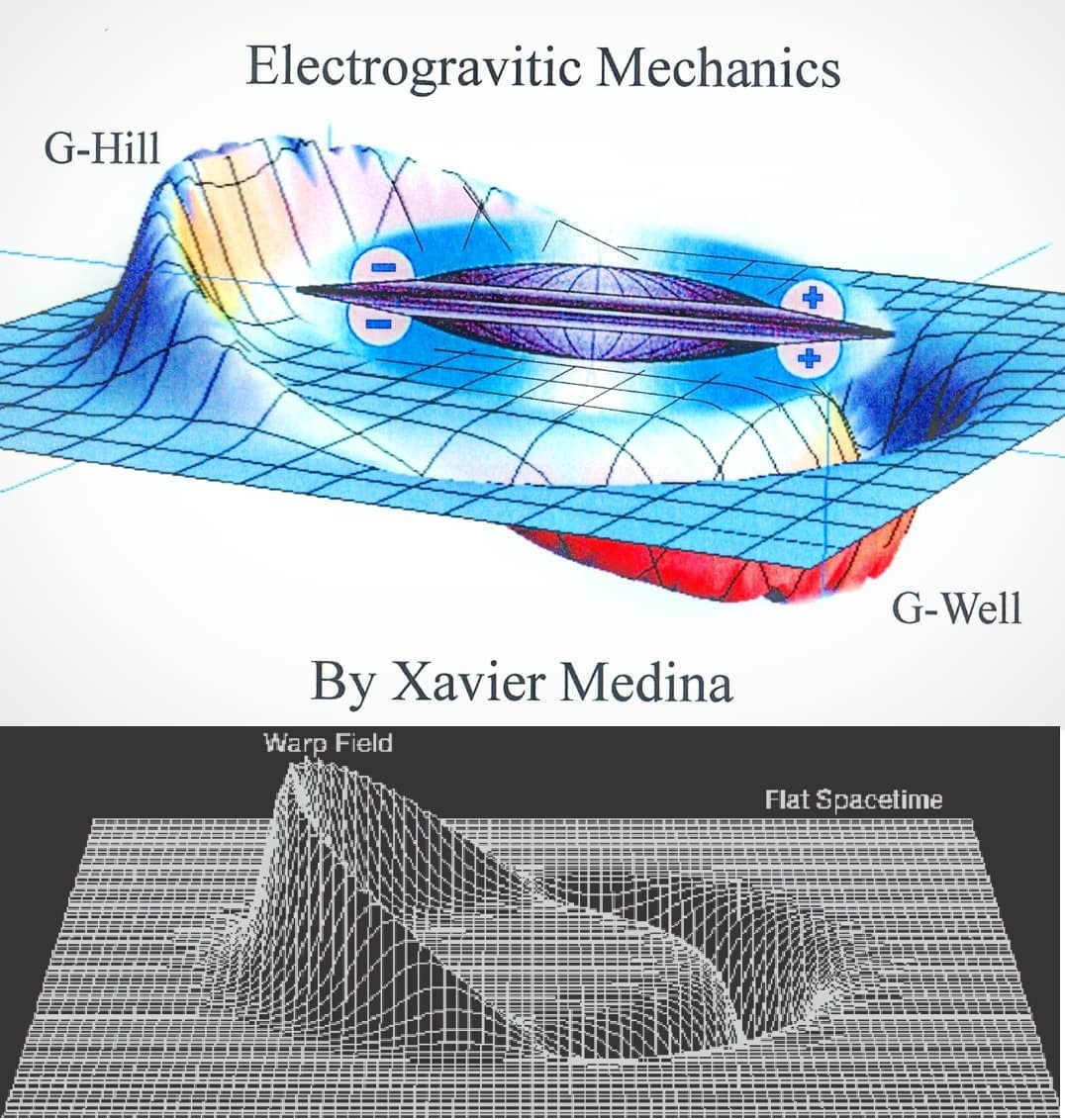

through such a modification of the Alcubierre - WARP graph or modification Electrogravitic space polarisation graph, one could obtain travel forward or backward in time according to the local polarization which depends on the directionality of the powerful high voltage capacitors on both sides of the object, where the asymmetry in the geometry determines the thrust and, accordingly, the vector and local polarization for time displacement
On the other hand, the unevenness in the amplitude values of the two peaks at the ends can be a factor for the displacement in the so-called "time lines", for example, if the amplitude of one peak is higher than the other, also at the same dynamically changing amplitude values, for example when both peaks have the same changing amplitude, can indicate the rate of displacement in the time metric. It is also possible to have both positive and negative phase-matched non-uniform amplitude values on one side and the other of the object, such as positive values being larger than negative values or vice versa, and also in their non-uniform characteristic, as mentioned above, this can also be a factor in the shift in the time metric in one way or another.
this above directly corresponds to this
https://ia601901.us.archive.org/33/item ... Manual.pdf
It follows that the two Kerr spheres described in the device of the C204 apparatus technically represent two small asymmetric powerful high-voltage capacitors operating as singularities...
Four asymmetric capacitors can be placed on the side of the object, with two on one side opposite to their asymmetry, or they are placed in parallel next to each other and on the other side of the object in the same way. This would allow the polarization of the metric to be controlled in 4 quadrants in different combinations of polarities and amplitude characteristics of the system
Electrogravitational Device for Local Spacetime Manipulation Using Resonant Electromagnetic Systems by x_name41
Modified Alcubierre Concept by x_name41
דף האימגור שלי
правда в том что мировые корпорациях и концернах уже обладают и разрабатывает такие технологиях как Гребенникова, Т. Т. Брауна и они хотят первые показать их на общественности, чтобы реализировать безумные прибыли из них и это будет вопрос на время, так что они не позволят никому персонально заниматся и продвигать ихние дела
מאמר על אלטרנטיבות ואפשרויות מבחינת הכונן וכן הלאה
канал в Телеграм https://t.me/Electrogravitics
канал для альтернативная энергия https://t.me/+_tuU2i436ag1NTNk
ссылка [архив] о репликации платформу Гребенникова: https://disk.yandex.ru/d/C_yuJ_emdlIO9g
канал в github
причина движения на "прыжков" [как описано в архиве] кроется в том что они сделали переменный конденсатор у которого для цели управления, они меняли расстояние между пластинах, так получается что при каждом изменение расстояние между них, фаза и частота меняется и с этого идет расстройка контура [быстрого падения энергию] и перестройка на другая частота.... Чтобы было стабильнее нужно было регулировать не зазор между пластинах а напряжения питания...
the reason for the movement on the “jumps” [according to the descriptions in the archive] lies in the fact that they made a variable capacitor at who for the purpose of control, they changed the distance between the plates, so it turns out that with each change the distance between them, phase and frequency changes and from this there is a upset of the circuit [where the energy is rapidly decreased] and restructuring for another frequency....
To make it more stable, it necessary to adjust not the gap between the plates, but the power supply voltage ...
ВНИМАНИЕ!, в архиве упоминается, что человек, испытавший платформу, получил от нее облучение, скорее всего, из-за высокой энергии в несколько мегаэлектронвольт, которая излучается в процессе заряда и разряда самодельного конденсатора, поэтому человеку нехорошо стоять слишком близко к конденсатору во время его работы
CAUTION!, in the archive it is mentioned that the person who tested the platform was irradiated by it, most likely due to the high energy of several megaelectron volts, which is radiated in the process of charge and discharge from the self-made capacitor, therefore it is not good for a person to stand too close to the condenser during its operation
לאחרונה, "כדורים חייזרים" אלה שנקראו כל כך שעפים לכאן היו פופולריים מאוד - שם ואנשים מופתעים מכיוון שהטכנולוגיה הזו לא ידועה להם.
אני מניח [אבל אפשר לטעות] שהם משתמשים במכשירי כונן קטנים כאלה הממוקמים במיקומים הרלוונטיים לתנועה על הצירים x, y, z

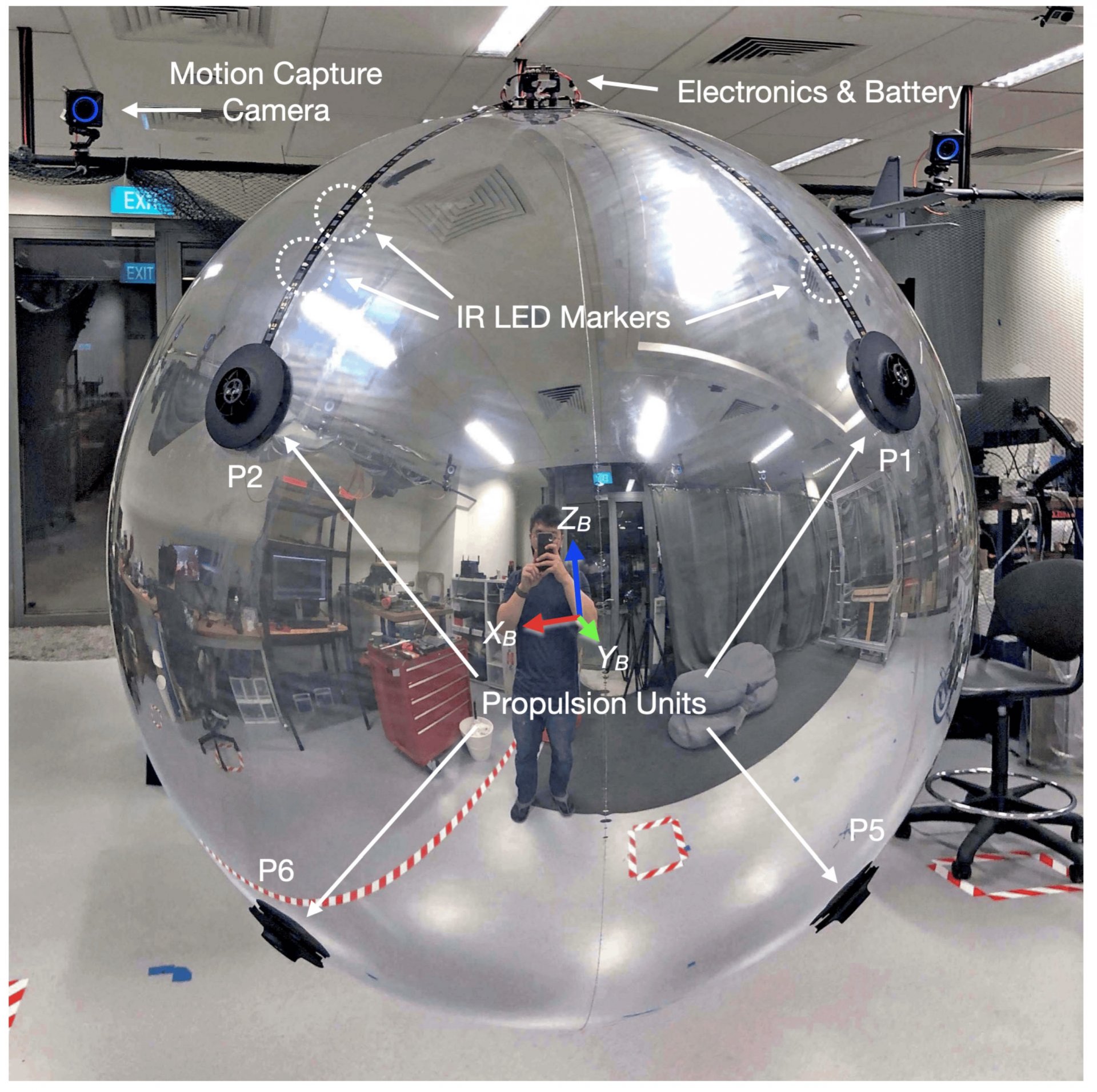

הנה מזל"ט כזה, הם משמשים בדרך כלל למטרות מודיעין, מסחריות ואחרות מארגונים שונים
על פי העיצוב, הם יכולים להיראות אחרת. יש כמה תחומים לבנים מעופפים, אליו הצבע שלהם בגלל שהם עשויים מקרמיקה
