Сообщение Princess » 18 фев 2026, 16:57

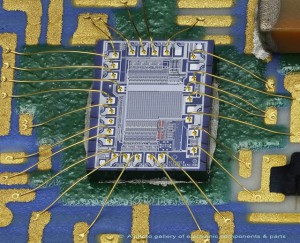

Микросхема SC11401
SC11401 — это монолитные КМОП-цифро-аналоговые преобразователи (ЦАП) для видеосигналов, обеспечивающие передачу композитных видеосигналов RS-170 и RS-343A.
ЦАП SC11401 работают на частоте 40 МГц.
Производитель: Sierra Semiconductor, 1985 год.
«Видео ЦАП принимают 8-битное слово данных в логике истинного или инвертированного порядка и выдают ток (низкий уровень) с полным диапазоном значений, устанавливаемым внешним резистором (вывод FS ADJ). Обычно полный диапазон значений регулируется таким образом, чтобы обеспечить 661 милливольт (=255 младших значащих бит) на нагрузке 75 Ом. Входные данные фиксируются, когда линия CLOCK находится в высоком состоянии, и передаются на выход, когда линия CLOCK переходит в низкое состояние».
